ПРОЕКТ
ПРЕДПРИЯТИЕ ДОБЫЧИ И ПЕРЕРАБОТКИ ОЗЕРНОГО САПРОПЕЛЯ В УДОБРЕНИЯ, ПОЧВОСМЕСИ,
РЕКУЛЬТИВАНТЫ АННОТАЦИЯ
Работа предоставляется заказчику как в типовом, так и в рабочем варианте. Типовой вариант формирует у потребителя общее

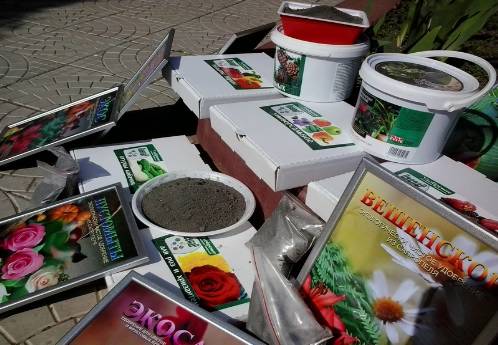

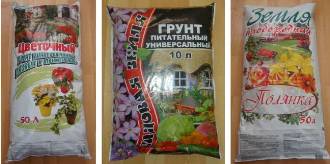

понимание будущего производства, его составных частей, возможный ассортимент продукции и примерную ее себестоимость. Дается общая спецификация оборудования, графический материал в текстовом описании. Рабочее проектное решение выполнено для конкретного реальносуществующего предприятия, включает в себя полную информацию о технологии ведения работ, спецификации оборудования, экономических показателях производства. Графический материал выполнен в программах Kompas V.13, Skatch Up, SasPlanet. Добычные работы сапропеля ведутся шнеково-винтовым земснарядом, обезвоживание производится в картах намыва, переработка сырья - в цеху с использованием передовых технологий и современного оборудования. Ассортимент выпускаемой продукции: сыпучие, пастообразные, гранулированные, таблетированные удобрения, почвообразователи, рекультиванты, почвосмеси. Более 4 видов. Фасовка осуществляется в мягкие контейнеры, открытые мешки, пакеты, микроупаковку. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
В работе приводятся примеры лабораторных и технологических исследований сапропеля, описание способов и оборудования добычи,
подготовки, переработки и фасовки сапропеля, даны технологические схемы, их технико-экономический расчет, себестоимость производства единицы продукции в цеху. Все процессы подробно описаны, главы хорошо иллюстрированы. Рабочий проект включает 145 страницы формата А4, схемы, табличный, фото-, видео- и графический материал. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Данное проектное решение полезно как для начинающего малого бизнеса на сапропеле, так и для руководителей действующих
предприятий, модернизации и перепрофилирования производств, расширения ассортимента выпускаемой продукции из сапропеля. Область использования: производство сапропелевых удобрений, кормовых добавок, лечебных грязей. очистка водоемов от заиления
земснарядами. Утилизация иловых отложений прудов-накопителей. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Автор: к.т.н. горный инженер, геотехнолог, гидрогеолог Николай Дмитриевич Бычек
СОДЕРЖАНИЕ ПРОЕКТА
Введение
Техническое задание на проектирование
Исходные данные для проектирования Технологические процессы работ ГЛАВА 1. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ
РАЗДЕЛ 1. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ
1.1.. Подготовка месторождения к всрытию
1.1.1. Перенос горного и земельного отвода в натуру
1.1.2. Укладка плавучего и берегового пульпопровода
1.1.3. Монтаж и наладка земснаряда. Спуск на воду. 1.1.4. ПОДГОТОВКА ЗЕМСНАРЯДА К РАБОТЕ
1.1.5. Электрогенератор и запуск земснаряда в работу. 1.2. Обустройство карт намыва сапропеля
1.2. 1. Земляные работ для восстановления обваловки существующих карт намыва
1.3. Подготовка помещения цеха переработки, фасовки и склада готовой продукции РАЗДЕЛ 2. ДОБЫЧНЫЕ РАБОТЫ
2.1. Технология ведения работ
2.2. Оборудование добычи сапропеля 2.2.1. ПОРЯДОК РАБОТЫ ЗЕМСНАРЯДА
2.2.2. Спецификация оборудования добычи сапропеля
2.3. Оборудование транспортировки сапропеля
2.3.1.. Винтовой насос 2.3.2. Плавучий и береговой пульпопровод РАЗДЕЛ 3. ПОДГОТОВКА САПРОПЕЛЕВОГО СЫРЬЯ
3.1. Подготовка сырья для производства сыпучего сапропеля промораживанием
3.1.1. Описание процесса и оборудование 3.1.2. ПОГРУЗЧИК ТО-28
3.1.3. КОВШОВАЯ ПРОСЕИВАЮЩАЯ ДРОБИЛКА
3.1.4. Доставка сапропеля на промплщадку в цех переработки и фасовки
РАЗДЕЛ 4. Промышленный двор предприятия
4.1. Водоснабжение промышленного двора предприятия
4.2. Сбор фекальных и сточных вод предприятия 4.3. Электроснабжение предприятия 4.4. Карты намыва сапропеля естественной влажности 4.5 Цех переработки и фасовки продукции 4.6. Линии производства сыпучей продукции 4.7. Выбор оборудования 4.8. Мешкотара. Потребность в мешкотаре 4.9. Расчет потребности в мешкотаре при фасовке сыпучей продукции 4.10. Мягкие контейнеры 4.11. Европоддоны 4.12. Упаковочная термоусадная пленка для упаковки мешков на европоддонах 4.13. Линия производства таблетированной продукции 4.14. Линия производства пастообразной продукции РАЗДЕЛ 5. Производственные помещения и оборудование предприятия

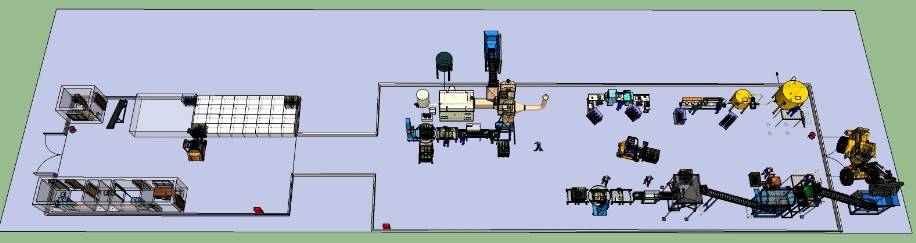

5.1. Расположение и работа оборудования в цеху
5.2. Склад готовой продукции 4.3. Обеспечение складирования и отпуска продукции 4.4. Лаборатория предприятия Раздел 6. Вспомогательные помещения и оборудование промышленной площадки предприятия
6.1. Охрана предприятия и помещение охраны обьекта
6.2. Откачка и утилизация фекальных и бытовых сточных вод 6.3. Уличное и цеховое светодиодное освещение ГЛАВА 2. РАСЧЕТНО-ЭКОНОМИЧЕСКАЯ ЧАСТЬ
РАЗДЕЛ 1. Спецификация основного оборудования по добыче и переработке сапропеля в удобрения РАЗДЕЛ 2. Расход электроэнергии, топлива, масла
Раздел 3. РАСХОД МАТЕРИАЛОВ И РЕСУРСОВ
3.1. Эксплуатационные расходы основных материалов и ресурсов
РАЗДЕЛ 4. ШТАТНОЕ РАСПИСАНИЕ
4.1. Количество персонала и его месячная заработная плата
4.2. Фонд заработной платы предприятия 4.3. Расходные материалы, ГСМ, электроэнергия РАЗДЕЛ 5. Производственный график работ
РАЗДЕЛ 6. Основные планируемые технико-экономические показатели
a. Строительно-подготовительные работы
b. Капитальные вложения Раздел 7. Себестоимость и рентабельность предприятия.
Глава 3. Учет и контроль производства
3.1. Маркировка продукции
3.2. Правила приемки продукции на склад хранения 3.3. Лаборатория. Методы контроля 3.4. Перевозка и хранение Глава 4. ТБ и ОТ на предприятии. Мероприятия по безопасности жизнедеятельности.
Глава 5. Экология на месте производства Заключение Приложения
Список использованной литературы Приложения
Графический материал на CD в программе Kompas V.13
Лист 1 ГЕНЕРАЛЬНЫЙ ПЛАН ПРЕДПРИЯТИЕ ДОБЫЧИ И ПЕРЕРАБОТКИ САПРОПЕЛЯ "КИЛЕМАРСКОЕ" КИЛЕМАРСКОГО РАЙОНА, РЕСПУБЛИКИ
МАРИЙ ЭЛ Лист 2 ВСКРЫТИЕ МЕСТОРОЖДЕНИЯ И ТЕХНОЛОГИЯ ДОБЫЧИ САПРОПЕЛЯ
Лист 3 ЗЕМЛЯНЫЕ РАБОТЫ. Часть 1
Лист 4 ЗЕМЛЯНЫЕ РАБОТЫ. Часть 2
Лист 5 СХЕМА ПРОМЫШЛЕННОГО ДВОРА ПРЕДПРИЯТИЯ
Лист 6. Схема подготовки сапропеля в картах намыва
Лист 7 СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ ПРЕДПРИЯТИЯ

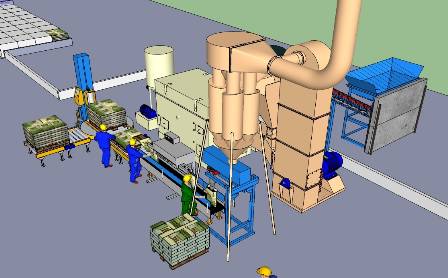

Лист 8 ЛИНИЯ ПРОИЗВОДСТВА СЫПУЧЕГО УДОБРЕНИЯ С РАСФАСОВКОЙ И УПАКОВКОЙ В МЕШКИ 25 И 50 Л
Лист 9 ЛИНИЯ ПРОИЗВОДСТВА СЫПУЧЕГО УДОБРЕНИЯ С РАСФАСОВКОЙ И УПАКОВКОЙ В МЕШКИ 10 Л И ТАБЛЕТИРОВАНИЯ В КОРОБКИ
Лист 10 ЛИНИЯ ПРОИЗВОДСТВА СЫПУЧЕГО УДОБРЕНИЯ С РАСФАСОВКОЙ И УПАКОВКОЙ В МЕШКИ 10 Л И ТАБЛЕТИРОВАНИЯ В КОРОБКИ

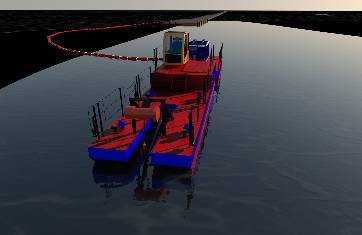

11. Видеофайл и чертежи Земснаряд шнековый проекта 258.60-2СШ
11.1. Устройство рабочих перемещений 11.2. Устройство рамоподьмное. 11.3. Вал промежуточный 11.4. Насосное отделение и трубопроводы 11.5. Общий вид земснаряда с приставкой 11.6. Плавающий пульпопровод Ду 159 с цельновитым поплавком 11.7. Устройство грунтозаборное 11.8. Влагомер МГ-44 11.9. Влагомер МГ для грунта. Паспорт. 11.10. Шнековый земснаряд для сапропеля. Видеофайл 11.11. Добычное оборудование на озерном месторождении. Видеофайл 12. Производственный комплекс предприятия в программе Sketch Up
12. Видеофайл производственного комплекса |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Стоимость:
- типового проекта на CD носителе: 3500 руб. + доставка почтой России или эл. почтой, 3000 руб. - скачиванием из файлообменника в интернет или пересылкой эл. почтой. - рабочего проекта по аналогии с действующим предприятием - 15000 руб. + доставка почтой России или эл. почтой, скачиванием из файлообменника в интернет - рабочего проекта по техническому заданию Заказчика: 360- 430 тыс. руб. + доставка почтой России или курьером.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Проектное решение предусматривает добычу сапропеля на

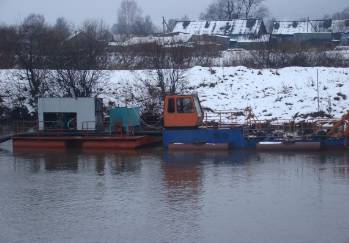

озерном месторождении «Килемарское» в соответствии с требованиями и нормами ведения горных работ в РФ. Выемка донных илов осуществляется шнековым земснарядом проекта 258.60-2СШ. Технологическое решение и оборудование для решения поставленной задачи относится к высокотехнологичным образцам и соответсвует техническому заданию заказчика. Время действия предприятия определено временем полной
распродажи произведенной и расфасованной продукции, срок эксплуатаци месторождения - 10,4 года. Количество работающего персонала на предприятии - 67 чел.
Общий объем сапропеля естественной влажности, подлежащий
извлечению - 1947976,49 м3 Объем производимой продукции на предприятии - 740667 м3.
Себестоимость продукции (средняя) - 1679,5 руб/м3
Производимая предприятием продукция конкурентносопосбна как на внутреннем, так и внешнем рынке.
Доходность от продаж расфасованной продукции на внутреннем рынке - 3407068200
руб. Ожидаемая проектная прибыль от продаж на внутреннем рынке (без учета налогов и обязательных платежей в бюджет) - 2163145580 руб.
Доходность от продаж расфасованной продукции на внешнем рынке - 5599442520
руб. Ожидаемая проектная прибыль от продаж на внешнем рынке (без учета налогов и обязательных платежей в бюджет) - 4355519900 руб.
Общие расходы на весь объем извлечения донного ила -
1243922620 руб. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
