ТЕХНОЛОГИЯ И ОБОРУДОВАНИЕ ПЕРЕРАБОТКИ СПЛАВИНЫ И ДОННЫХ ИЛОВ В УДОБРЕНИЯ
|
||||||||||||||||||||||||||||||||||
Новое технологическое решения с минимальными затратами на открытие производственного высокоэффективного

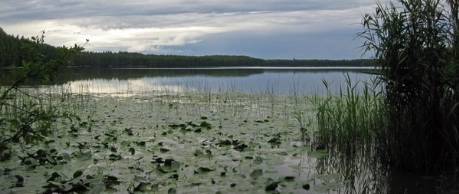

бизнеса на поверхностной очистке и углублении водоемов. Мало кто догадывается, что очищая озеро от растительности, водорослей, торфа и сапропеля (сплавины), он выбрасывает высокоэффективное органо-минеральное удобрение так необходимое сельскому хозяйству. Центр по сапропелю предлагает технологическое решение и оборудование очистки заросших водоемов и природных озер от растительности и торфо-сапропелевых отложений с их подготовкой и переработкой в пастообразные или сыпучие удобрения. В 2013 году специально для фермерских хозяйств и малого бизнеса предложены варианты технологического решения по комплексному использованию извлекаемых при очистке озер водорослей, растительности, торфа и сапропеля. В комплекс включено: технико-экономическое обоснование бизнеса, оборудование очистки водоема, подготовки и переработки извлекаемой массы в удобрительные смеси и удобрения. |
||||||||||||||||||||||||||||||||||

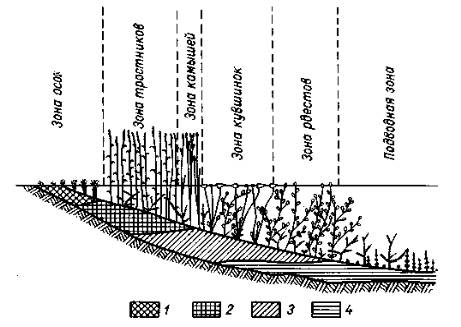

Первоначально на озере производится зондирование
торфо-иловой залежи, определяется глубина и условия ее залегания, количество и ассортимент растительности, отбираются пробы сырья для лабораторного анализа. В лаборатории проводится полный качественный анализ сплавины и торфо-сапропелевых илов. Делается заключение о пригодности растительного материала для производства удобрений, рекомендуется их рецептура и технология производства. Важным является подсчет запасов растительно-илового сырья на водоеме, чтобы определиться с типоразмером очистного и перерабатывающего оборудования, его производительности и комплектации. Очистка водоема осуществляется миниземснарядом, который позволяет очищать водную поверхность от растительности, а сам водоем - от донных илов, извлекать их и подавать на подготовку и переработку. Подготовка извлекаемой растительно-иловой массы, обычно, включает в себе ее доставку на берег и обезвоживание, подсушку до требуемой влажности, подачу массы на переработку и последующую фасовку с упаковкой готового продукта. Техническая характеристика миниземснаряда

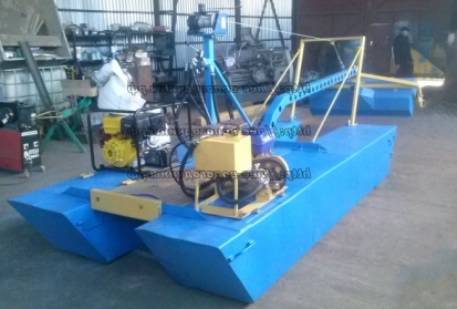

Марка Миниземснаряд

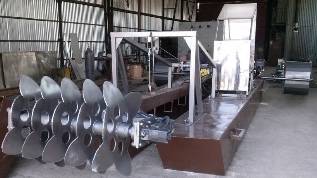

Предназначение удаление водорослей, камыша, тины, углубление дна, откачка ила, добыча плотного грунта, песчано-гравийной смеси размером до 30 мм. Размеры дл/ш, мм 5000/1800 Рабочий инструмент стрела с гидрошнеком: диам.500 мм. 100 об/мин. диам. 350 мм. 190 об/мин. диам. 250мм. 250 об/мин. Гидростанция Q=22л/мин Движения по водоему лодочный мотор 5л/с, гидролопасти Мотопомпа "Чемпион" GTP-101, 1800 л/мин,1шт.(13 л.с.) (грязевая) Мах. рабочая глубина, м 4 Расстояние транспортирования пульпы до 150 м (в зависимости от плотности) Производительность пульпы, м3/час ~20 Вес в полной комплектации, кг 750 Цена руб. 768 тыс. руб. |
||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||
При работе миниземснаряда использован способ гидромеханического рыхления донных отложений (а также
поверхностного растительного слоя очищаемого водоема) и дальнейшая транспортировка полученной смеси на расстояние до 150 м от земснаряда. Расстояние транспортировки зависит от массы поднимаемой смеси, высоты подъема и скорости перемещения ее по гибкому пульпопроводу. Консистенция пульпы получаемое смеси должна обеспечить свободное перемещение ее по всей длине трубопровода. На раме (опорной платформе) миниземснаряда смонтирована одна бензиновая мотопомпа (Чемпион, производительностью Q=1800 л/мин.), и гидронасосная станция (Лифан, производительностью 22 л/мин.) с пультом управления для привода шнека. Работа мотопомпы заключается в удалении с забоя полученной смеси состоящей из размытых донных отложений и мелких частиц растительного поверхностного слоя с доставкой ее на берег. Миниземснаряд по водоему перемещается с помощью механизма передвижения. Ведение дноуглубительных работ ведется по показаниям лага-глубиномера. |
||||||||||||||||||||||||||||||||||
 |

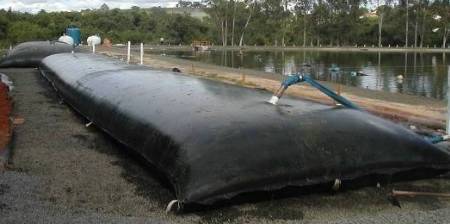

В комплект к миниземснаряду могут предлагаться геотубы.

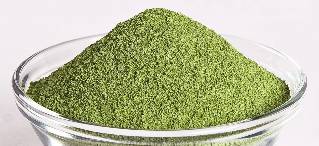

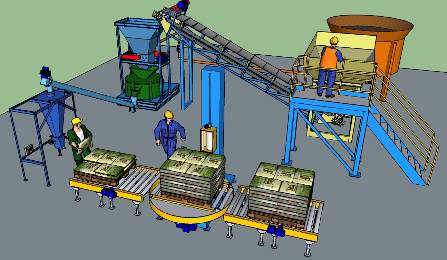

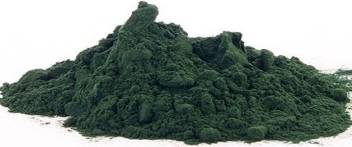

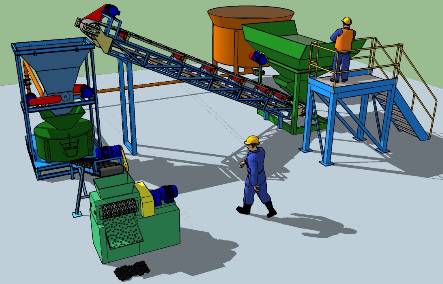

В геотубах извлекаемая смесь из водоема обезвоживается и складируется до ее употребления на переработку. Переработка сплавины и донного ила осуществляется после подсушки сырья до определенной влажности. Для этого используют естественный климатический фактор или сушилку в помещении цеха. Перерабатывающее оборудование состоит из измельчителя от грубой до мелкой фракции, мельницы-диспергатора, фасовочно-упаковочного оборудования. Причем, получаемые при этом сыпучие удобрения впоследствии можно капсулировать или таблетировать. Для этого применяется после помола на диспергаторе валковый пресс. Причем, в качестве связующего компонента таблетирования или прессования можно использовать органический донный ил водоема – сапропель. Производительность добычного оборудования определяется возможностями миниземснаряда, производительность комплекса по переработке – до 20 м3/см. Временные параметры запуска комплекса в эксплуатацию: подготовка ТЭО – не более 1,3 мес; изготовление и поставка оборудования – 3 мес; монтаж и наладка - 1 мес; Перерабатывающее и фасовочное оборудование готовой продукции в таком комплексе по стоимости может быть от 3260 тыс. руб. до 4250 тыс. руб. Общая стоимость комплекса с учетом ТЭО – 4028 тыс. руб. до 5018 тыс. руб. Выпускаемая продукция соответствует требованиям ГОСТ. Фасовка сыпучих удобрений – в мешки 10-50 л, таблетированных и капсулированных – в мягкие контейнеры 500-2000 л |
|||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||
Центр по сапропелю в 2014 г. успешно испытал комплекс
оборудования по очистке водоема от сплавины и донных органических илов в Юго-Восточной Азии. Заказчиком из Камбоджи было поставлено Техническое задание связанное с утилизацией материала очистки озера путем переработки и выпуска из него органо-минеральных удобрений и кормовых добавок. Используемое сырье: донные продуктивные органические
илы с средним содержанием органики 62-78% и влажностью естественного залегания W=84-88%. В комплексе поставки: поисково-оценочная разведка
сырья, заключение о его пригодности согласно ГОСТ Р 54000-2010, проектирование предприятия и оборудование производства товарной продукции в пастообразном, сыпучем, гранулированном виде. Производительность комплекса от 12 до 122 тыс. т/год.
Сроки ввода в эксплуатацию - не более 1 года.
Стоимость 1600 тыс. евро.
Комплекс успешно прошел испытания и принят в эксплуатацию. Дополнительно для малого и среднего бизнеса был разработан типовой ряд оборудования стоимостью от 4200 тыс. руб. за комплект. Который может быть успешно применено на аналогичных водоемах в Индии, Шри Ланка, Таиланде, Мьянме, Вьетнаме, Индонезии, Малайзии, Китае, а также на озерном и болотном сапропеле в России, Казахстане, Украине, Белоруссии, Прибалтике. |
||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||
 |
 |
 |
||||||||||||||||||||||||||||||||
 |
 |
 |
||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
