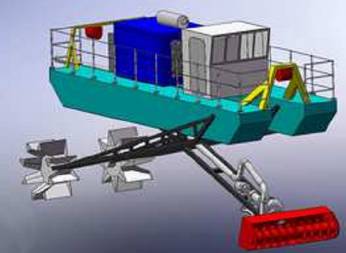

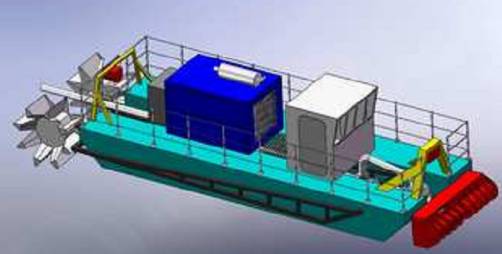

Земснаряд MZ 400/20
Земснаряд MZ 400/20 является самоходным агрегатом, предназначенный как для дноуглубительных работ в каналах,
озерах на глубине до 5 м., так и для очистки водоемов от растительности.
В качестве грунтозаборного устройства используется насос ГрАУ 400/20, имеющий высокие эксплуатационные свойства
и абразивную стойкость.
В качестве силового агрегата применена гидравлическая маслостанция с дизельным приводом. Маслостанция
обеспечивает работоспособность гидромоторов приводов: грунтового насоса, узла движения земснаряда, лебедок.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Земснаряд
| дизельный
|
Тип корпуса
| понтонный
|
Количество понтонов, шт
| 2
|
Длина корпуса, м
| 9
|
Ширина, м
| 3
|
Высота габаритная, м
| 2,6
|
Высота понтона, м
| 0,9
|
Осадка, м
| 0,6
|
Глубина разработки, м
| 5
|
Дальность транспортировки пульпы, м.
| 500
|
Способ перемещения
| самоходный
|
Способ рыхления
| фрезерный
|
Грунтовой насос
| ГрАУ 400/20
|
Производительность м?/час
|
|
По воде
| 400
|
По пульпе
| 80
|
По песку
| 24
|
Напор, м
| 20
|
Общий вес, т
| 6
|
Гидравлическая маслостанция
|
|
|
|
 |
|
|
|
|
|
 |
|
|
|
|
 |
|
 |
|
|
|
|

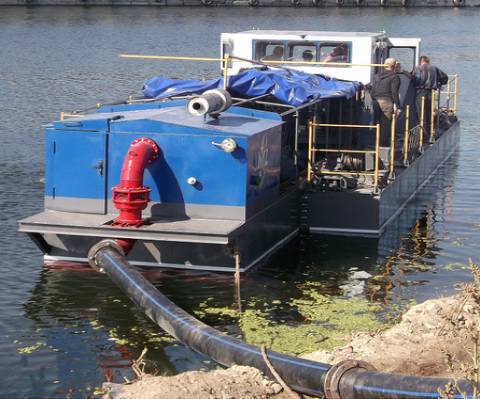

Землесосный снаряд MZ 1200/40
|
|
|
Землесосный снаряд MZ 1200/40 предназначен для добычи песка и дноуглубительных работ и выемки грунта I-III категории трудности,
добычи различных материалов и транспортировки их в виде водогрунтовой смеси (пульпы) к месту укладки.
|
|
|
|
|
|
|
|
|
|
|
|
С глубиной разработки до 10 метров. Так как земснаряд был
сделан на базе земснаряда MZ-800/40 и за счет применения новых
агрегатов, а именно, адаптированного агрегата с водным
охлаждением, производительность по добыче увеличена до 1200
м? /час по пульпе
|
|
Земснаряд
| Несамоходный
с гидрорыхлителем
|
Тип корпуса
| понтонный
|
Количество понтонов, шт
| 3
|
Длина наибольшая, м
| 19,5
|
Длина корпуса, м
| 11,5
|
Ширина, м
| 5,1
|
Высота борта, м
| 1,2
|
Высота габаритная, м
| 2,6
|
Глубина разработки, м
| 1-10
|
Осадка, м
| 0,6
|
Грунтовой насос
| ГрУ 800/40
|
Производительность м3/час
|
По воде
| 1200
|
По пульпе
| 240
|
По песку
| 70
|
Напор, м
| 40
|
Общий вес, т
| 24
|
Тип двигателя
|
|
Дизельный
| (ЯМЗ 7514.10)
|
Мощность, кВт
| 275
|
Генератор
|
|
40 кВт
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Основные технические данные и характеристики
миниземснаряда:
Тип земснаряда
| гидравл
ический
|
Габаритные размеры
|
- длина, м
- ширина, м
- высота, м
- вес, кг (без насоса)
- осадка, м
|
3
|
2,2
|
2,2
|
1200
|
0,25
|

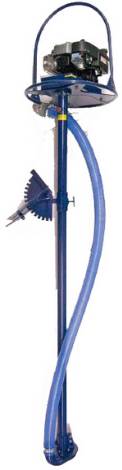

Гидравлическая помпа «SP45 (DOA)»
|
- размер твердых частиц, мм.
- max. глубина разработки, м.
- max. расстояние выброса, м.
Производительность м.3/час
- по воде
- по песку
- по пульпе
- выходное отверстие, мм
|
75
|
16
|
100
|
|
до 100
|
до 11
|
до 40
|
102
|
Гидравлическая масло-станция SUPER ASPID
|
двигатель (Honda)
- мощность л.с.
- расход топлива, л/ч
- тип топлива (бензин) АИ-95
|
|
13,5
|
3,5
|
|
|
|
|
|
|
|
|
|
|
|
|

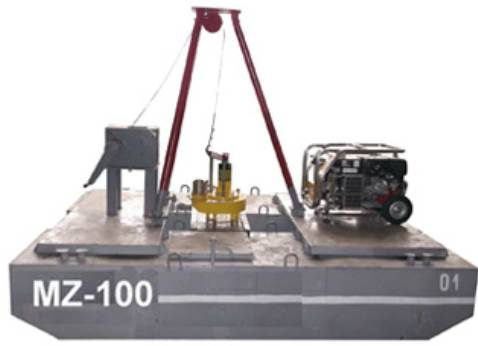

Землесосный снаряд MZ-100 с погружной гидравлической помпой
предназначен для удаления илистых , гравийно - песчаных
отложений с размером твёрдых частиц до 75 мм.
Корпус земснаряда - сборного типа, состоит из 2-х понтонов
соединённых между собой двумя платформами - одна в кормовой
вторая в носовой части на одной из платформ расположена
гидравлическая маслостанция.
Насосы по производительности подбираются исходя из конкретных
условий и плавучести корпуса.
Способ перемещения тросово-якорный.
|
|
 |
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|

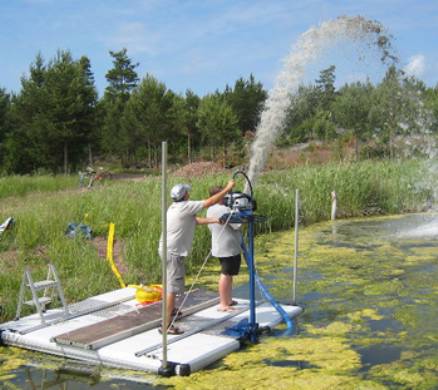

Земснаряд MZ-60 предназначен для дноуглубительных,
очистительных работ в каналах, озерах на глубине до 2,5 м.,
специальный зубчатый венец расположенный возле всасывающей
трубы позволяет применять агрегат для измельчения водорослей и
камыша. При необходимости комплектуется всасывающим
элементом длинной 1,4 м.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
|
|
|
Габаритные размеры
|
|
ширина, м
| 1,9
|
длина, м
| 2,55
|
высота, м
| 0,3
|
вес насоса, кг.
| 70
|
вес общий , кг
| 200
|
осадка
| 0,15
|
Тип земснаряда / бензиновый
|
|
Насос шламовый «MAMECOYLL-80 B4
BS»
|
|
напор, м
| 24
|
размер твердых частиц, мм.
| 15
|
max. глубина разработки, м.
| 2,5
|
max. расстояние выброса, м.
| 100
|
производительность, м?\час
|
|
по воде
| 60
|
по пульпе
| 24
|
по песку
| 5
|
Напорный пульпопровод O, мм.
| 60
|
мощность
| 5 л.с.
|
марка топлива
| АИ-95
|
марка масла
| SAE 10W-30
|
расход топлива
| 2 л/ч
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
 |
 |
|
|
|
|
|
|
|
 |
|
